9工程を6業務へ束ね、例外2経路を止めて90分/件を60分/件に縮める

← カタログへ

この見せ方で、1枚を作る

再現ZIPは、自分のテキスト・MD・資料と一緒にClaudeへ渡して、編集可能なPowerPointを1枚作るための指示書です。

無料登録

無料登録すると、この1枚の再現ZIPをダウンロードできます。有料プランへの加入は不要です。

登録済みの方はログイン

収録：選んだ見本画像1枚・型専用プロンプト・図解設計・入力項目・確認チェック。見本の会社名や数値は自分の素材に置き換えます。

この型に必要な情報と再現方針

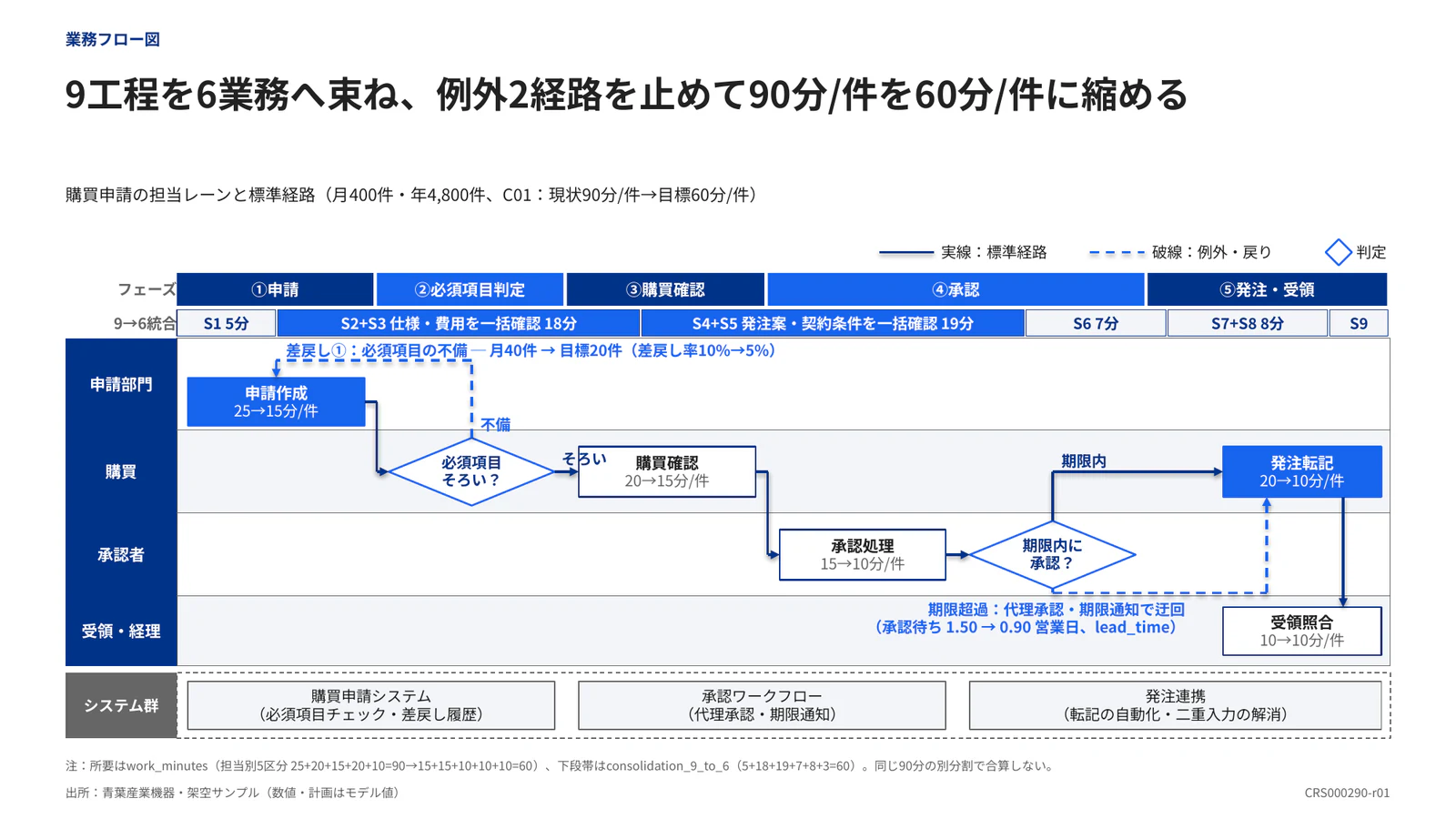

上から凡例／フェーズ見出し帯／工程統合帯／担当レーン4本／システム境界帯の5段。工程は左上から右下への階段状に置き、実線が標準経路、破線が例外・戻り、ひし形が判定固定枠：レーン見出し列x0.60-1.62、本体x1.62-12.733、フェーズ帯y2.50、統合帯y2.84、レーン帯y3.10-6.10、システム帯y6.16-6.76。可変領域はレーン本数（高さを等分）とフェーズ列幅（工程数に比例）。工程ボックスは担当レーンのy中心±0.22inに置き、判定ひし形は幅1.52×高さ0.62で文字を別テキストボックスに重ねる。接続は直線コネクタの折れ線で、最終区間だけ矢頭を付ける。戻り経路は工程の並びが空いている行（本例は申請部門レーン上部y3.30）を配線チャネルに使い、前進経路と同じx座標を通さないことで交差を避ける。検算は「工程の現状値の総和＝母数の所要時間」「件数×分÷60＝時間」をPythonで確認する

実測でレーン4本×フェーズ5列、工程ボックス5個、判定ひし形2個、例外経路2本、システム区画3個、統合帯6区画を1ページに収めたレーンが6本を超える、または工程が8個を超える場合は、フェーズ①〜③と④〜⑤でページを分け、-p01/-p02として同じレーン定義を引き継ぐ。例外経路が4本を超える場合は例外だけを別ページの一覧表に切り出す
