5工程の依存は4本の受け渡しに集約される——監視するのはこの4点でよい

上端に月の列ヘッダ（奇数列に淡色の帯）と列境界の縦罫。上段は左1.62inのレーン見出し＋時間位置に置いた帯、レーン間を縦矢印で結び番号付きラベルを添える。下段は工程名の行見出し＋同じ列境界のバー、バー終端に◆を重ねる。 固定枠：左見出し0.60〜2.22in、時間軸2.30〜12.733inをm等分。可変領域：上段はレーン数L（高さ0.38in＋間隔0.18in）、下段は工程数n（高さ0.22in＋間隔0.03in）。入力割当：工程を担当レーンへ置き、依存1件につき縦矢印1本と受け渡し物ラベル1個。接続：矢印は元工程の終了列境界＋0.10inに立て、右側が画面端に寄る場合はラベルを矢印の左へ右寄せで置く。検査：工程期間の総和＝計画全体の月数、依存件数＝矢印本数、数量（台数など）の内訳合計＝全体数量。

• 時間軸の単位と列数
• 主体（レーン）の一覧
• 工程名と開始・終了の時点
• 工程の担当主体
• 工程間の依存関係と受け渡し物の名前
• 開始が未確定な工程
• 判定ゲートの時点

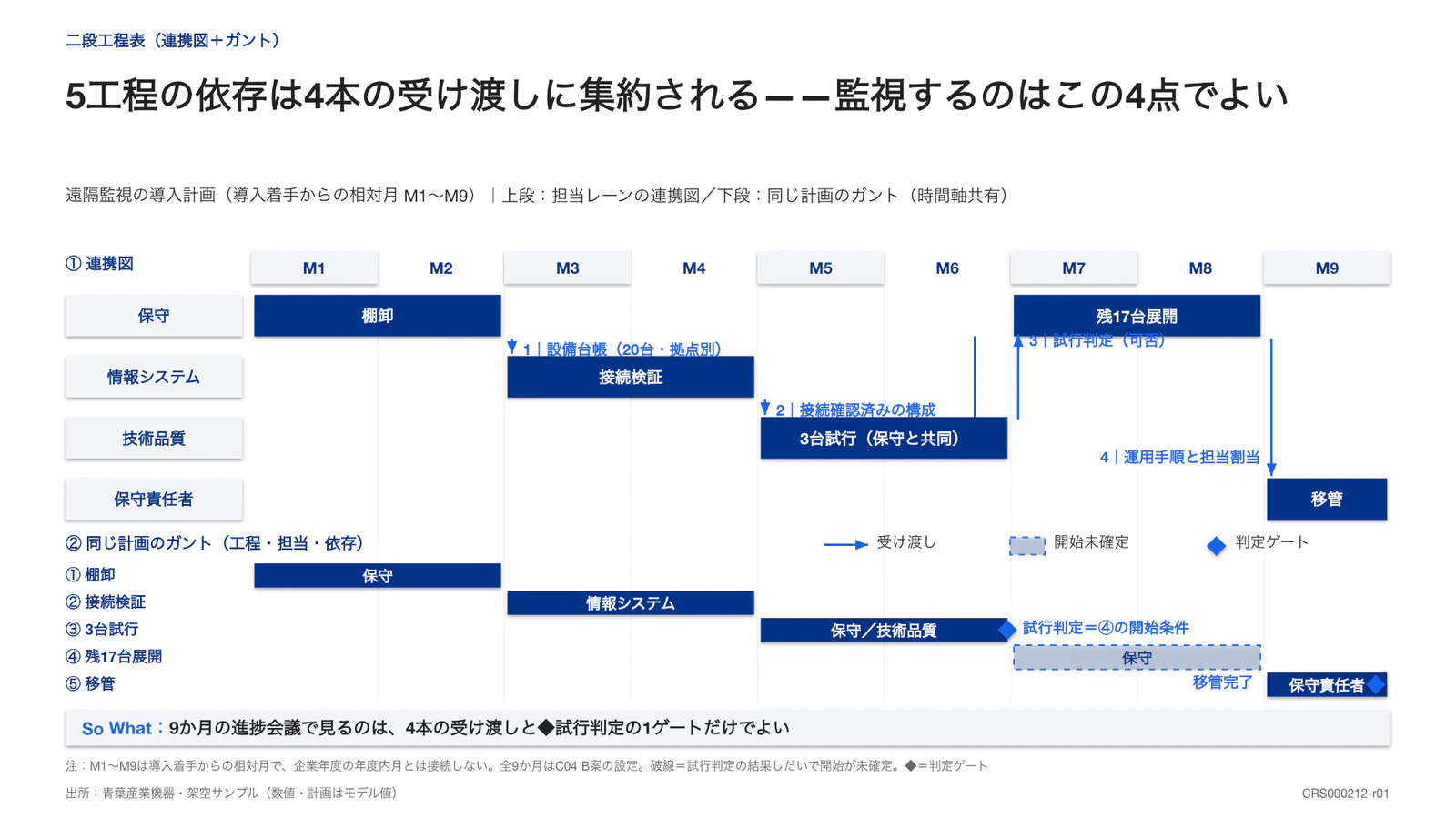

時間軸9列、上段4レーン・帯5本（うち1本は2レーン共同）、受け渡し矢印4本（うち戻り1本）、下段ガント5行、破線バー1本、◆マイルストーン2個を実際に描いた。 時間軸が12列を超えるか工程が8行を超えたら、上段の連携図と下段のガントを別ページへ分け（-p01／-p02）、両ページに同じ列ヘッダを置いて時間軸の共有を保つ。
