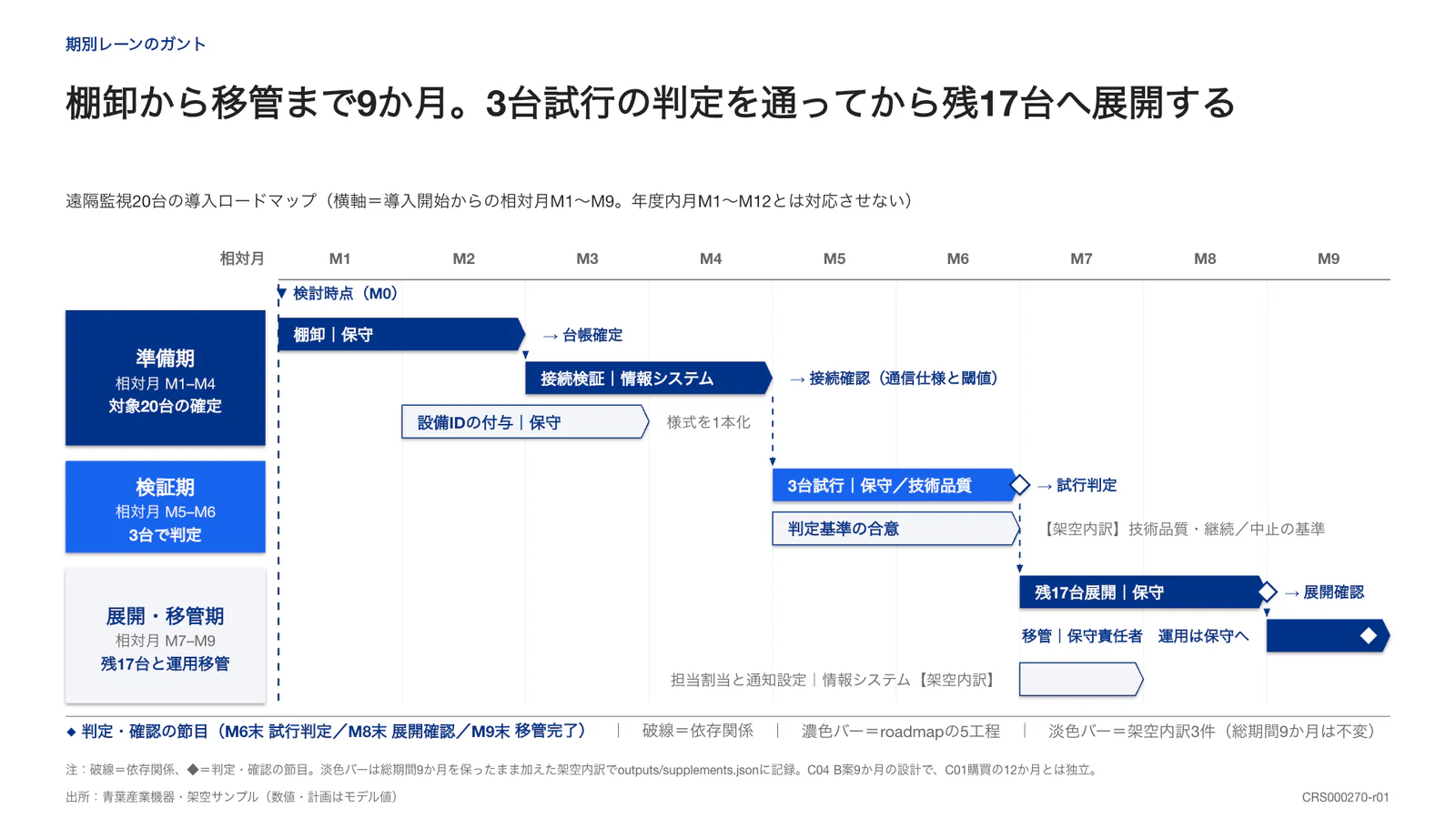

棚卸から移管まで9か月。3台試行の判定を通ってから残17台へ展開する

左に3つの期レーン見出し（3階調・3段テキスト）、右に9列の時間軸（縦の淡い区切り線）。各レーンに右向き矢羽根バー、2か月以上は内側ラベル、1か月は外側ラベル。左端に現在の破線縦線、バー間に終了→開始の破線矢印、節目に◆。最下部に凡例1行。 固定枠：common.*。図解領域 y2.2–6.85。(1) レーン見出し列 幅1.95in（x0.6〜2.55）。時間軸は x2.55〜12.733を期間数で等分（1列＝1.131in）。(2) 目盛ラベル y2.28（10pt中央揃え）、基線 y2.56、列区切りは淡色0.75ptの縦線。(3) 現在：x＝軸の起点に破線の縦線（ネイビー1.25pt）と「▼ 検討時点」のラベル。(4) レーン：高さ＝バー本数×0.30in＋間隔0.10in×(本数−1)＋余白0.14in。見出しは期名13pt／期間9.5pt／到達点10.5ptの3段を中央揃え・上下中央。(5) バー：MSO_SHAPE.PENTAGONを使い、x1＝開始期の左端、x2＝終了期の右端。実データは濃色（レーン別にネイビー／アクセント）、追加設定は淡色地＋ネイビー枠＋【架空内訳】表記。ラベルは幅2.2in以上なら内側、未満なら外側（右に空きが無ければ左へ右寄せ）。(6) 依存：先行バーの右端下 → 後続バーの左端上へ破線矢印。(7) 節目：バー右端に0.18inの菱形（白地・ネイビー枠）と右側に節目名。(8) y6.56に区切り線、直下に凡例1行（◆・破線・濃色・淡色の意味）。検算：各バーの開始・終了が入力表の値と一致すること、追加設定が総期間を変えないこと、分割した対象数の合計が母数と一致することをPythonで確認する。

• 工程名
• 担当
• 開始時期と終了時期
• 時間軸の単位と範囲
• 期（レーン）の区切りと到達点
• 依存関係の組
• 判定・確認の節目
• 現在時点
• 実データか追加設定かの区別

3レーン・計8本のバーを9列（1列1.13in）の時間軸に配置。バー高0.30in・間隔0.10in。バー内側に10.5ptのラベルが収まるのは2か月幅（2.26in）以上で、1か月幅のバーはラベルを外側に置いた。 バーが12本を超えるとバー高が0.22inを切り内側ラベルが入らないため、レーンごとに1ページ（-p02, -p03）へ分けるか、同一担当のバーを1本へ束ねて内訳を注記に書く。時間軸が12列を超える場合は四半期単位へ粗くする。
