保守への移管は9か月目だが、6か月目の試行判定まで残17台は着手できない

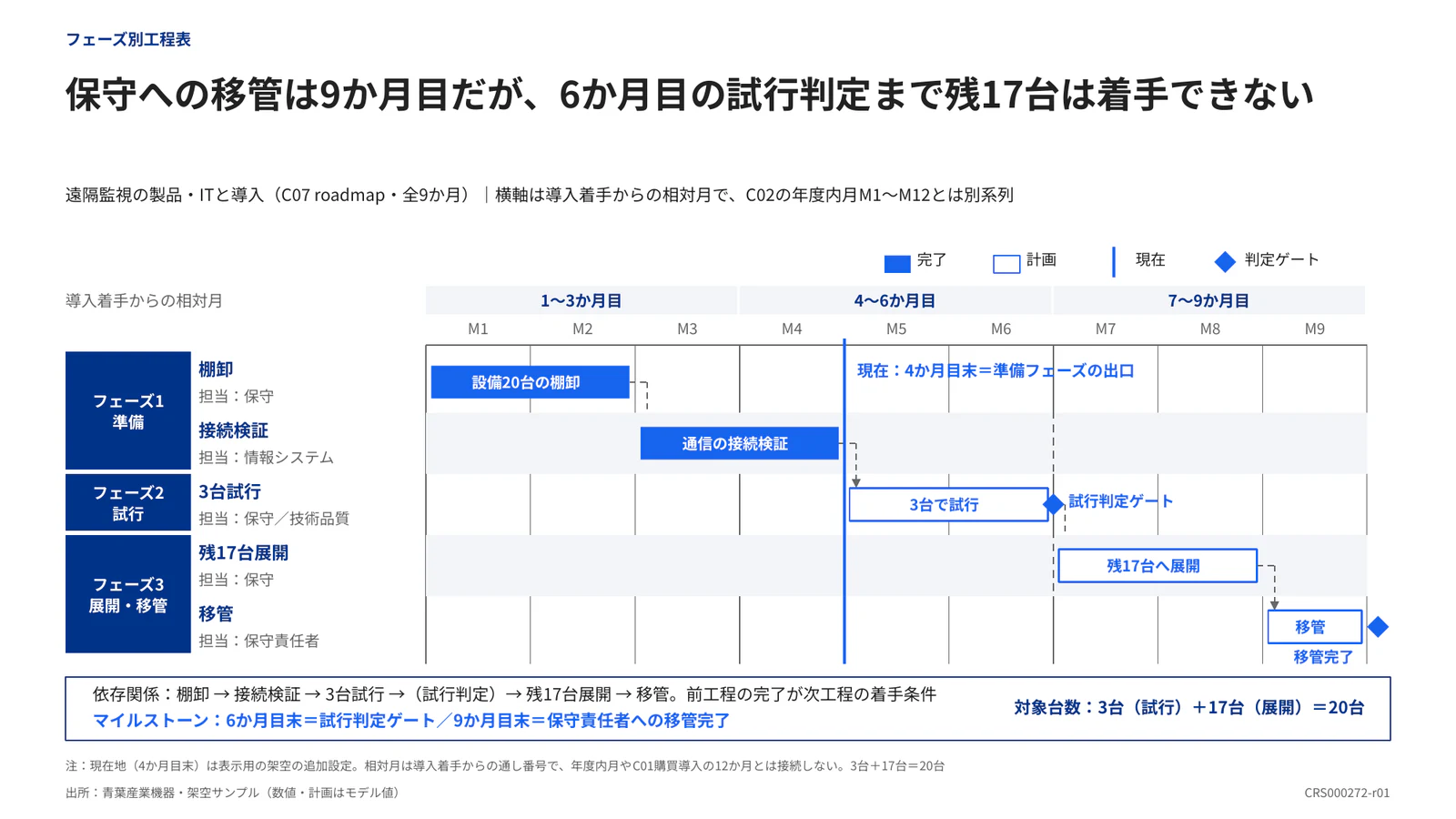

左からフェーズ帯（幅1.15in・工程数に比例した高さ）、工程名＋担当の列（幅2.0in）、時間軸（9列・列幅0.958in）。行は交互に淡色帯。バーは塗り（完了）と白抜き＋強調色枠（計画）。依存は前工程の右端から0.11in外へ出してから次行のバー上端へ下ろす破線矢印。現在は強調色の縦実線＋ラベル、フェーズ移行点は灰の縦破線、到達点は強調色の菱形＋ラベル。 固定枠：共通枠。フェーズ帯x=0.6(w1.15)、工程列x=1.82(w2.0)、時間軸x=3.90〜12.52を列数で等分。入力割当：工程名11.5pt／担当10pt／バー内ラベル10pt。バー位置 = 軸左端 + (開始月-1)×列幅 + 0.05、幅 = 期間×列幅 − 0.10。接続：依存は前工程バー右端→右へ0.11in→次行バー上端へ破線矢印（現在線と重ならないよう必ず外へ逃がす）。強調：現在＝強調色2pt実線、移行点＝灰1.25pt破線、到達点＝菱形0.20in。可変件数：工程5本・列9本を基準。数値の照合：各工程の期間の和が全体期間に一致するか、分割した対象数の和が元表の合計と一致するかを再計算する。時間軸が相対月のときは絶対月と混同しない注記を必ず入れる。

• 工程名と開始・終了の時点
• 工程の担当
• 工程間の依存関係
• フェーズの区切りとフェーズ名
• 現在時点
• マイルストーン（判定ゲート・完了点）
• 時間軸の単位（絶対月か相対月か）

工程5本・フェーズ3本・時間軸9列（3列×3グループ）・依存矢印4本・マイルストーン2個・現在線1本・凡例4項目を実際に描画した。 工程が9本以上になる場合は行高を0.56inから0.44inへ詰めて担当行を落とし、12本以上ならフェーズ単位で子ページへ分割する。時間軸が18列以上になる場合はグループ帯を四半期単位に切り替え、月目盛を隔月表示にする。
