架空企業の図解見本

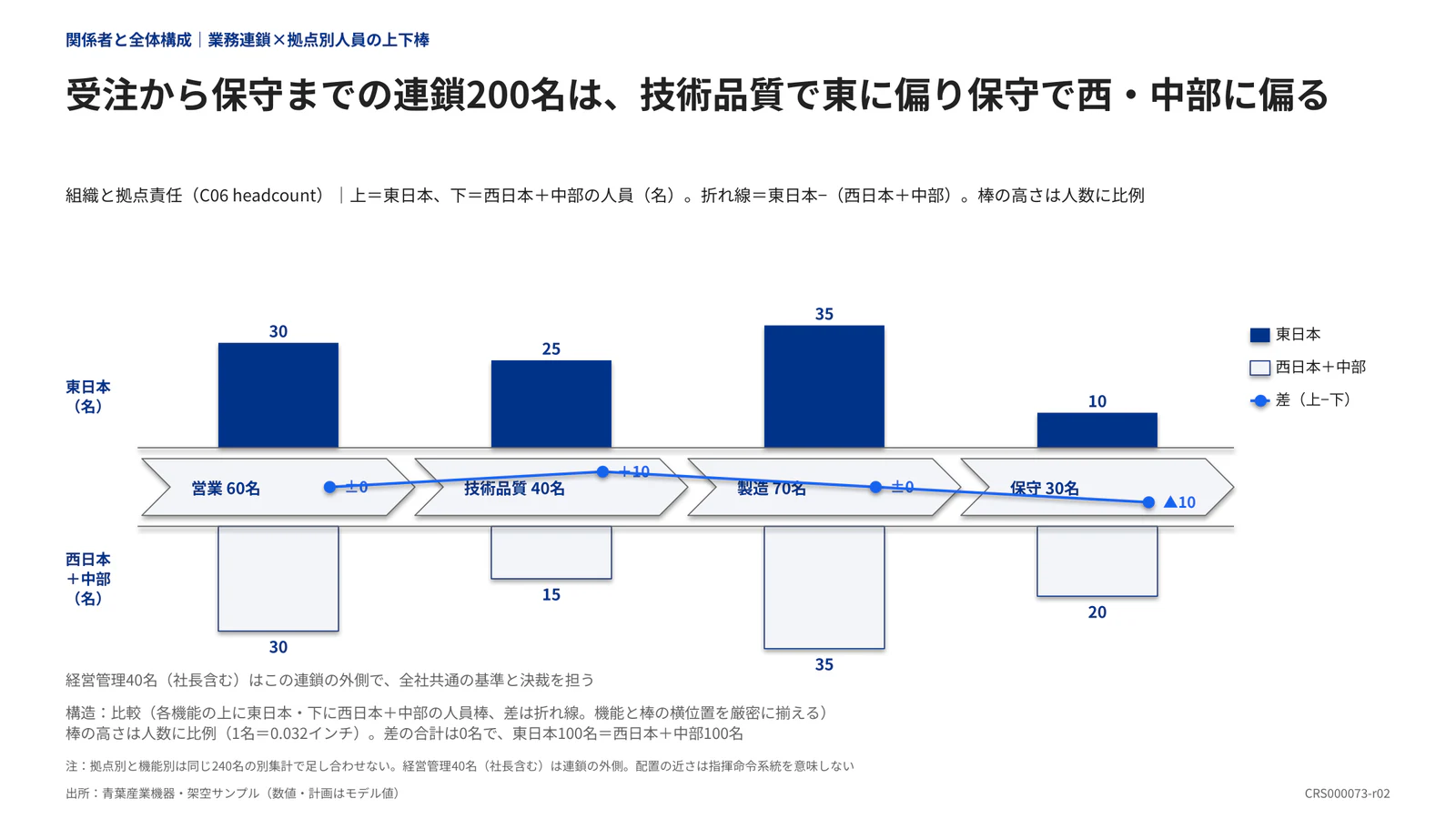

受注から保守までの連鎖200名は、技術品質で東に偏り保守で西・中部に偏る

← カタログへ

この見せ方で、1枚を作る

再現ZIPは、自分のテキスト・MD・資料と一緒にClaudeへ渡して、編集可能なPowerPointを1枚作るための指示書です。

無料登録

無料登録すると、この1枚の再現ZIPをダウンロードできます。有料プランへの加入は不要です。

登録済みの方はログイン

収録：選んだ見本画像1枚・型専用プロンプト・図解設計・入力項目・確認チェック。見本の会社名や数値は自分の素材に置き換えます。

この型に必要な情報と再現方針

中央に4連のシェブロン帯（淡色・細枠）、その上に系列Aの濃色棒、下に系列Bの淡色＋枠線の棒を同じ横位置で置く。差は強調色の折れ線＋丸印でシェブロン帯に重ね、値ラベルを右に添える。右端に3項目の凡例、左端に上下の系列名固定枠：共通6テキストボックス。可変：工程数nに対し幅SW＝10.0/n、棒幅1.10をシェブロン中央に置く。上の基線y4.10から上へ、下の基準y4.82から下へ、高さ＝値×0.032インチ。シェブロン帯y4.20高さ0.52。差の縦位置＝4.46−差×0.014で丸印を打ち、隣接点を直線でつなぐ。検算：系列Aの合計＝系列Bの合計（差の合計0）、各工程の総数＝A＋BをPythonで確認する

工程（機能）名と順序
各工程の系列A・系列Bの値
値の単位
棒の高さの縮尺（1単位＝何インチか）
連鎖の外側にある要素の説明

実測：工程4、上下の棒8本（最大35名＝1.12インチ）、折れ線の節点4、凡例3項目、外側要素の注記1行。横10.0インチ×縦（上1.15＋帯0.52＋下1.12）インチに収めた工程が6を超えると工程名がシェブロン内に収まらないため、工程幅を1.6インチ以上確保できる数（最大6）で区切り、残りを続きページにするか、上下の棒を横並びの2本組に変える

無料会員向けの試用版です。生成後は内容・数値・レイアウトを確認してご利用ください。
