ベン図の円をきれいに重ねても、円内の数字が集合全体なのか、重複を除いた人数なのかが曖昧だと、読み手は足し算を間違えます。この記事では、顧客調査や社内アンケートを資料にする担当者に向けて、集合の条件と重なりを整理してからパワポへ置く方法を紹介します。
Roneoのスライドテンプレート
この図解、メールアドレスだけで使えます。
伝えたい内容に合う型を選んで、あなたの資料に。
円の意味と、数字を置く場所を決める
Microsoftの説明では、ベン図は重なる円を使って、グループや概念の類似、相違、関係を示します。この記事では、回答者がどの条件に当てはまるかを数える用途を扱います。
各円が表す条件と、対象全体の範囲を先に書きます。たとえばオンライン参加と録画視聴を円にするなら、対象が同じ研修の同じ受講者かを確認します。別々の調査の人数を一つの重なりへ載せないでください。
概念の相互補完を示す場合には、人数を推測して付けません。また、円の面積を人数の比率として設計していない図では、面積は数量を表さないと注記します。調査方法や対象の限界は調査報告書で補足できます。
集合全体と排他領域を区別する
排他領域とは、互いに重ならないように分けた区画です。2つの集合A、Bなら、Aだけ、Bだけ、両方、どちらでもないの4区画に分けられます。
| 表示する値 | 含む対象 | 注意点 |
|---|---|---|
| Aの合計 | Aだけ＋両方 | Bの合計と単純に足さない |
| Bの合計 | Bだけ＋両方 | 両方を含むことを明記する |
| AとBの両方 | 両方に該当 | 交差部分に置く |
| AまたはB | Aだけ＋Bだけ＋両方 | 各人を一度だけ数える |
| どちらでもない | 対象全体から上記を除いた人 | 円の外も記載する |
3集合では、3つすべてに当てはまる区画もあります。AとBの両方という人数にCも含むか、AとBだけでCを含まない人数かを明示します。図の中と説明表で、このルールを統一します。
重なりを説明する3つの実図解
以下は回答30社という架空の複数回答調査です。実在企業の課題や顧客の声を示すものではありません。3枚とも同じ集計を異なる構造で読む見本です。
1．3つの円と、2集合の交差を使い分ける

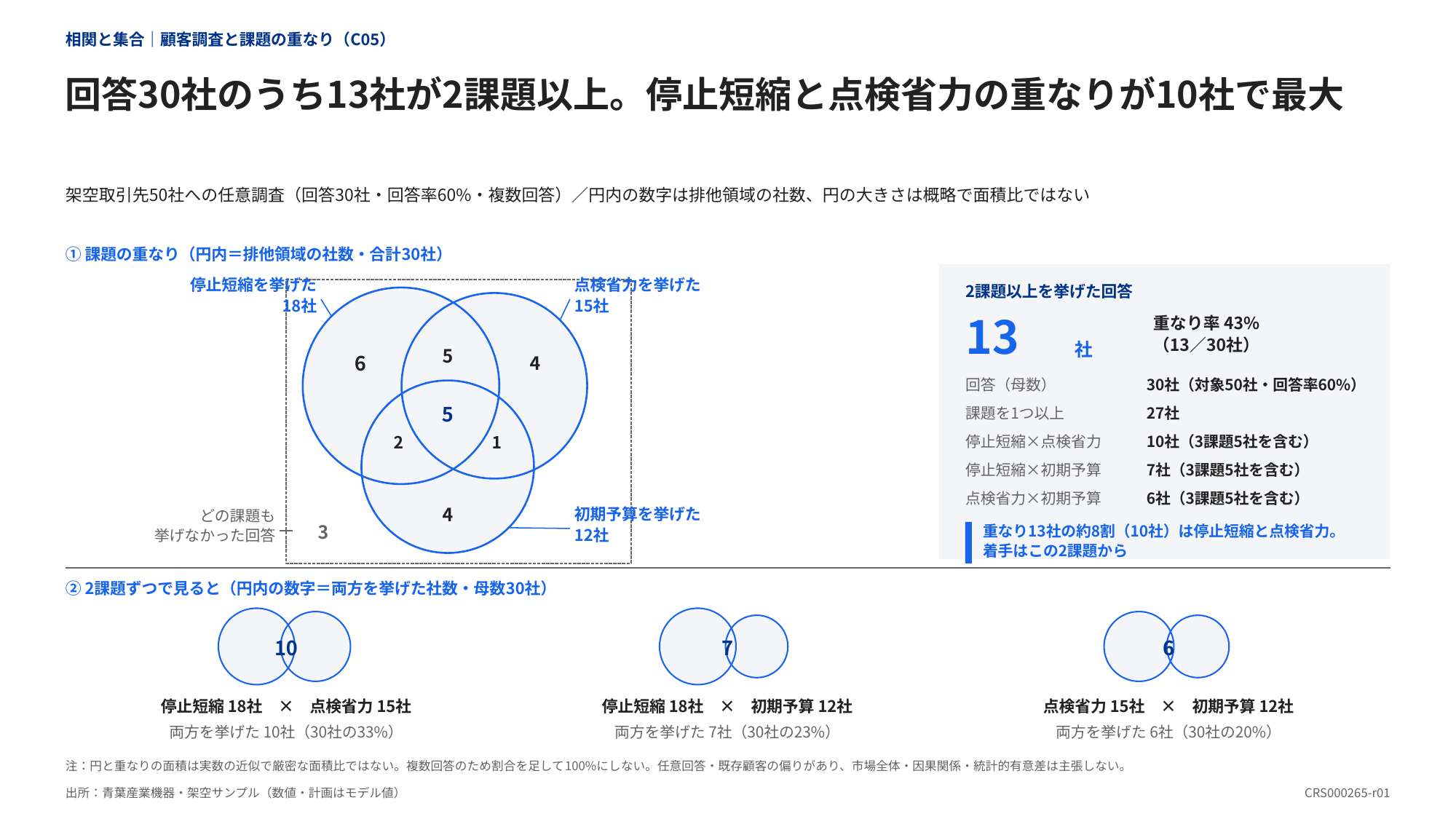

AOBA-329は、停止短縮、点検省力、初期予算の3集合を示し、下部には2集合ずつの重なりを置いています。円の中は排他領域の件数で、円の大きさは面積比ではありません。
このテンプレートを、自分の資料に。
この図解のZIPを無料で受け取る →入力には、各集合の合計だけでなく、排他領域ごとの人数が必要です。見本ではAとBだけが5社、3集合すべてが5社なので、AとBの両方は10社になります。下部の10社を上の5社へ上書きしないでください。
2課題以上に該当する13社は、3つの二者だけの領域と三者共通の合計です。各2集合の交差を足すと三者共通が重複するため、同じ13社にはなりません。
2．問いから、読む領域を決める

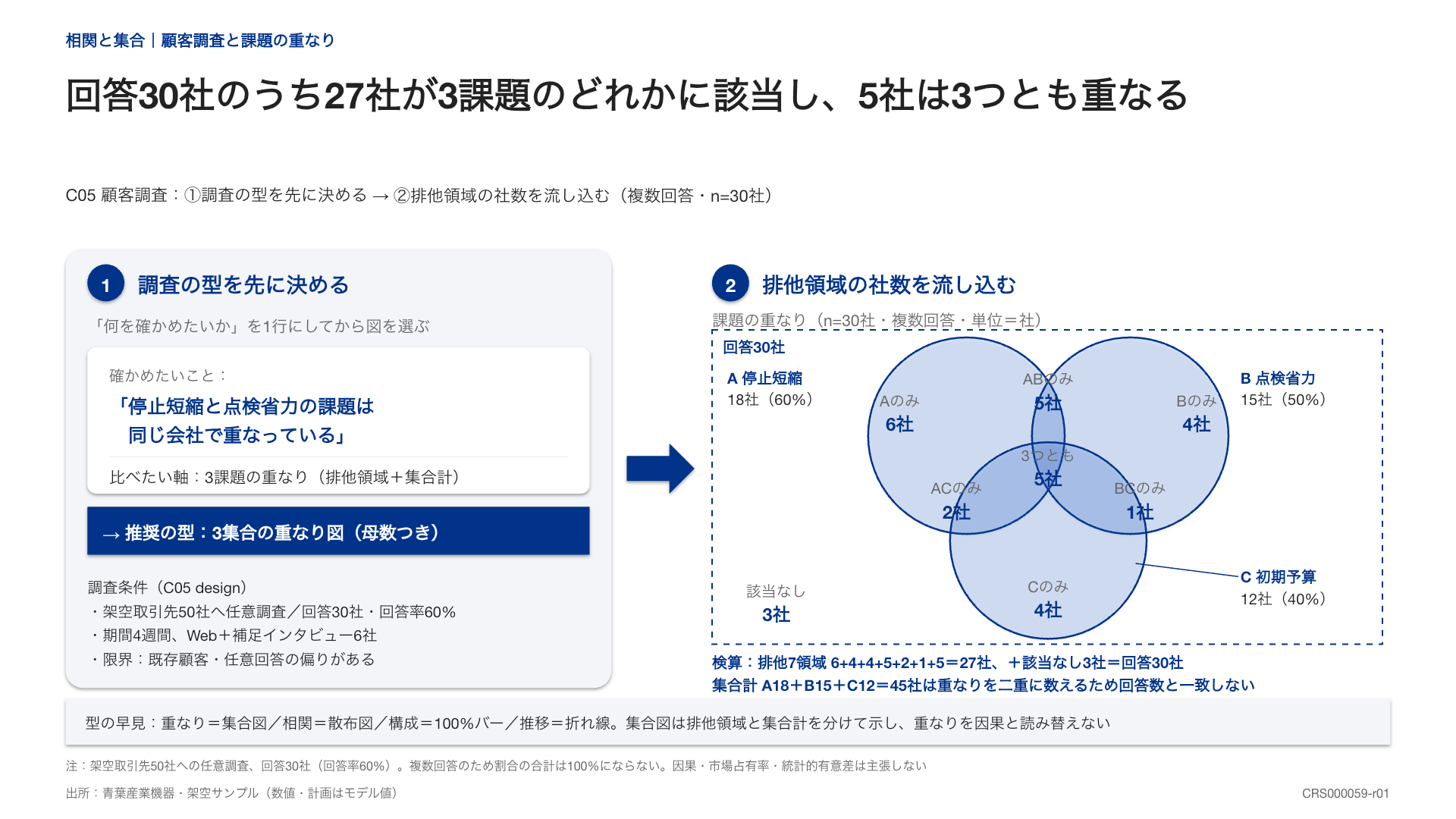

AOBA-351は、調査で何を確かめたいかを左に置き、右に3集合の排他領域を示します。どの課題が同じ会社で重なるかを読む構造です。
このテンプレートを、自分の資料に。
この図解のZIPを無料で受け取る →この型には対象、回答条件、問いを用意します。割合の分母は回答30社であり、調査対象50社とは異なります。回答していない20社を、どの課題にも当てはまらないと分類してはいけません。
重なりが大きいことは因果関係の証拠ではありません。同時に挙げられた条件を確かめる材料として使い、原因の説明や市場全体への推定は別に扱います。
3．細かい数値は表へ移して検算する

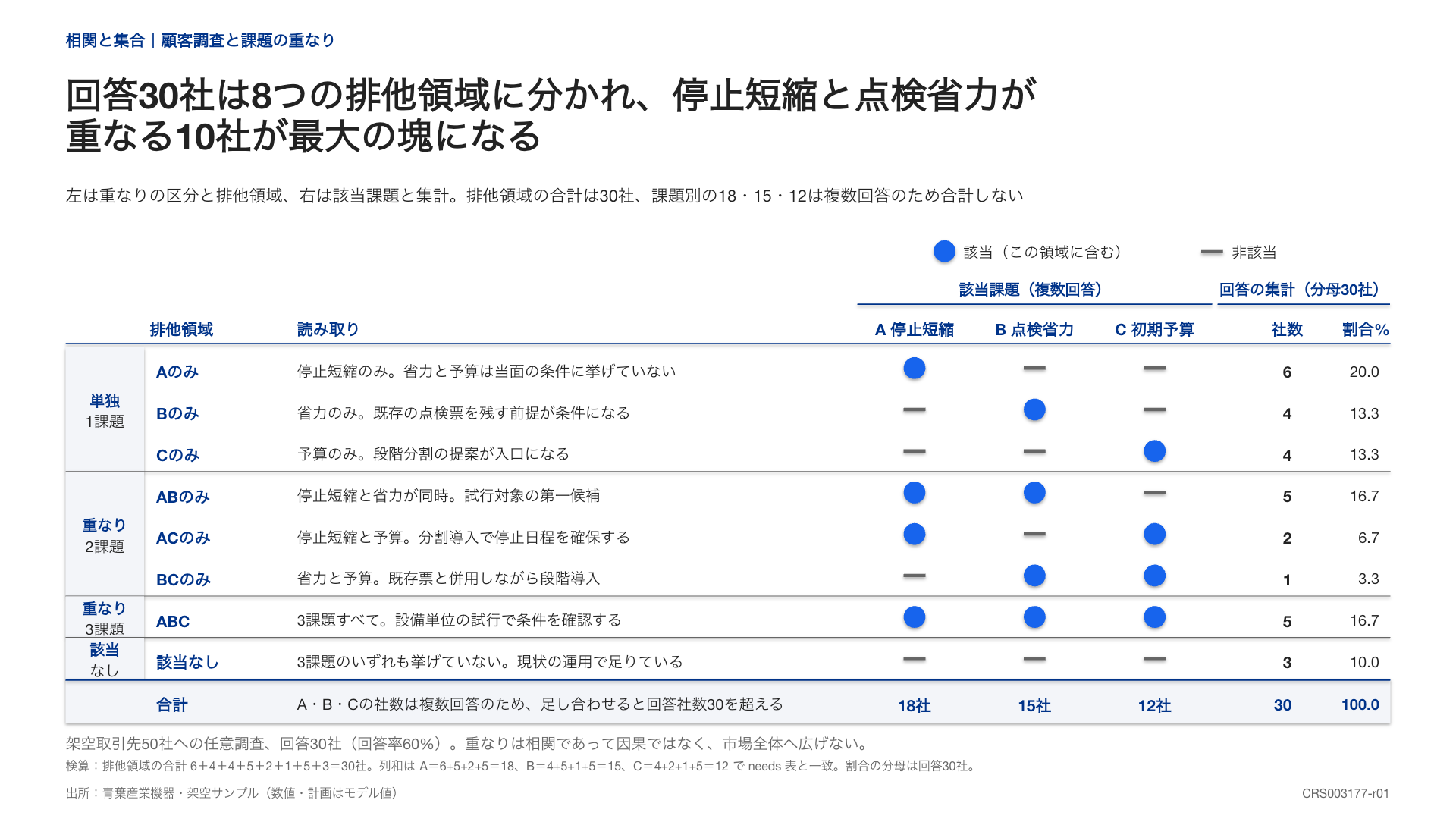

AOBA-462は、Aだけ、Bだけ、Cだけ、二者だけ、三者共通、該当なしを8行に分けた表です。円形のベン図ではありませんが、重なりの数字を確認する補助に向いています。
このテンプレートを、自分の資料に。
この図解のZIPを無料で受け取る →円が小さくて数字が読めない場合に、字体を極端に小さくする必要はありません。図では関係を、表では社数と割合を確認できるようにします。見本の集合合計18・15・12は延べ45で、排他領域の合計30とは計算の意味が違います。
割合の丸めで合計がわずかにずれる場合は、その理由を注記します。人数が合わない場合は丸めでは説明できないため、元の回答表へ戻ります。
記入例：研修の参加方法を2集合で整理する
架空の小春工房が、社員40人に実施した研修の記録を確認する例です。画像の30社とは別の設定です。Aをライブ参加、Bを録画視聴とし、同じ研修の同じ締切までの記録を使います。
対象全体：40人
A（ライブ参加）の合計：24人
B（録画視聴）の合計：18人
両方：10人
Aだけ：24－10＝14人
Bだけ：18－10＝8人
少なくとも一方：14＋10＋8＝32人
どちらもなし：40－32＝8人
検算：14＋10＋8＋8＝40人
24人と18人を足した42人は、延べの参加・視聴人数です。受講者が42人いることにはなりません。AまたはBの32人を受講完了と呼ぶ場合も、完了の基準が参加・視聴だけでよいかを先に決めます。
記録が未取得の人がいるなら、未確認と未参加を分けます。全員を分類できるまで、どちらもなしの人数を確定しません。今回の例は40人全員の記録が確認できた設定です。
パワポで作る手順と確認項目
Microsoftの案内に沿って、［挿入］→［SmartArt］→［集合関係］から基本ベン図を選べます。円を置く前に集計表を完成させ、次の順で整えます。
- 各円に条件名を付け、対象と期間を図の近くに書く。
- 円の交差へ、両方に該当する数字を置く。
- 単独領域へ、重複を除いた数字を置く。
- 円の外に該当なしや未確認を置き、全体と検算する。
- 集合の合計は外側のラベルにし、領域内の値と分ける。
交差の文字を別のテキストボックスで置いた場合、円を動かした後に文字だけ元の位置へ残っていないかを確認します。色の濃さだけで条件を区別せず、ラベルも残してください。要素が増えて読みにくい場合は、比較表へ切り替えます。
複数回答の選択肢を追加したときは、以前の集計と同じ集合ではなくなる場合があります。過去の円へ新しい数字だけを差し替えず、条件名と交差の集計を一緒に更新してください。
Claudeに渡す指示文
添付の集計表とRoneoの見本で、ベン図を作ってください。
対象全体・期間：[条件]／各集合の定義：[A、B、必要ならC]
集合合計と排他領域：[人数]／未確認：[人数と理由]
交差に三者共通を含むか明記し、排他領域の合計を検算してください。
集合合計と領域内の数字を置く場所で区別してください。
面積を数量に比例させない場合は、その旨を注記してください。
人数や回答を創作せず、読みにくい数字は補助表にしてください。
文字と図形を編集できる16:9のPPTXにしてください。
テンプレートは、Claudeで再現するためのプロンプトZIPで提供します。完成したPowerPointファイルの配布ではありません。
