組織図の作り方|体制図との違い、指揮命令と役割を整理するテンプレート

組織図の作り方|体制図との違い、指揮命令と役割を整理するテンプレート:実際のスライドテンプレート

組織図は、部署や役職を箱で、指揮命令(誰が誰に指示し、誰に報告するか)を線で表す図です。先に階層と線の意味を決め、PowerPointのSmartArtか、図形とコネクタで描きます。下の3つの実テンプレートは、指揮命令と社外とのつながり、本部と拠点の役割、拠点を横断する機能をそれぞれ描き分けた見本です。

Roneoのスライドテンプレート

この図解、メールアドレスだけで使えます。

伝えたい内容に合う型を選んで、あなたの資料に。

組織図で最初に決めるのは、何を説明するか

会社案内なら事業と組織の全体像、社内説明なら上司と部下の関係、プロジェクトの立ち上げなら承認者と担当者が必要です。目的が違うのに同じ図を使うと、部署は分かっても相談先が分からない資料になります。

まず、読み手に答えてほしい問いを1つ決めます。「この案件は誰が決めるのか」なら、正式な組織階層に加えて案件の役割を示します。「全国の拠点をどう支えるのか」なら、本部と拠点の関係が主役です。全社員の氏名を載せる必要はありません。

読み手の問い 主に載せる情報 向いている型
誰の指揮下にあるか 上位・下位の部署、責任者 階層型の組織図
誰が承認し、誰が実行するか 業務ごとの役割 本部・拠点の役割図、役割分担表
拠点を横断して誰が支えるか 拠点、横断部門、支援内容 階層+横断機能の図

組織図と業務フローも区別します。上司が部下に指示する線と、営業が製造に依頼を渡す線は別の関係です。両方を載せる場合は線種を変え、凡例を付けます。日々の処理順が中心なら、業務フロー図の方が適しています。

組織図と体制図・役割分担表の違い

組織図は、会社に常にある部署と指揮命令を示します。体制図(プロジェクト体制図)は、期間を区切った案件の中で、誰が決め、誰が進め、誰が作業するかを示します。同じ人でも、組織図では制作部の部員、体制図ではサイト刷新案件のディレクターというように、載る立場が変わります。

図の種類 示すもの 使う期間 線や欄の意味
組織図 部署・役職と、その上下関係 次の組織改編まで 指揮命令(指示と報告)
指揮命令系統図 組織図のうち、指示と報告の経路 組織図と同じ 誰の指示で動き、誰に報告するか
体制図 案件の意思決定者・責任者・担当・社外の協力先 案件の開始から終了まで 案件内の承認と報告。社外とは契約上の関係
役割分担表 作業ごとの実行者と最終責任者 案件や業務の単位 行が作業、列が担当、マスが役割

体制図を作る手順

  1. 表題に案件名と期間を入れる。例:Webサイト刷新の体制(2027年4月〜9月)
  2. 最上位に、予算と方針を決める意思決定者を置く。
  3. その下に案件の責任者、さらに下に作業の担当を置く。所属部署が違う人も、案件内の役割で並べる。
  4. 社外の協力先は外枠で囲み、発注した側の窓口とつなぐ。
  5. 兼務する人は、箱の中に元の所属を小さく添える。

制作会社の例なら、代表が意思決定者、制作部のディレクターが責任者、営業担当が顧客窓口、デザイナーが制作担当、外部パートナーがコーディングの委託先です。組織図では代表の直下に並ぶ営業部と制作部が、体制図ではディレクターを中心に組み直されます。

役割分担表で作業の責任を分ける

体制図の箱と線だけでは、作業ごとに誰が最終責任を持つかまでは読めません。よく使われるのがRACIという書き方で、マスにR(実行する)、A(最終責任を持つ)、C(事前に相談を受ける)、I(結果の報告を受ける)を書きます。Aは1行に1人にします。

作業 代表 営業担当 ディレクター デザイナー 外部パートナー
要件と予算の確定 A R C - -
デザインの制作 - I A R C
コーディング - - A C R
公開の判断 A C R I I

部署ごとに常に担う業務と権限を定めるのは職務分掌で、案件ごとの役割分担表とは別に管理します。役割分担表の図解見本はプロジェクト計画書の作り方で紹介しています。

組織図のテンプレートを3つの用途で選ぶ

掲載画像は架空企業の見本です。部署・人数・線のつながりを自社の情報に置き換えて使います。

1.指揮命令と社外とのつながりを分ける

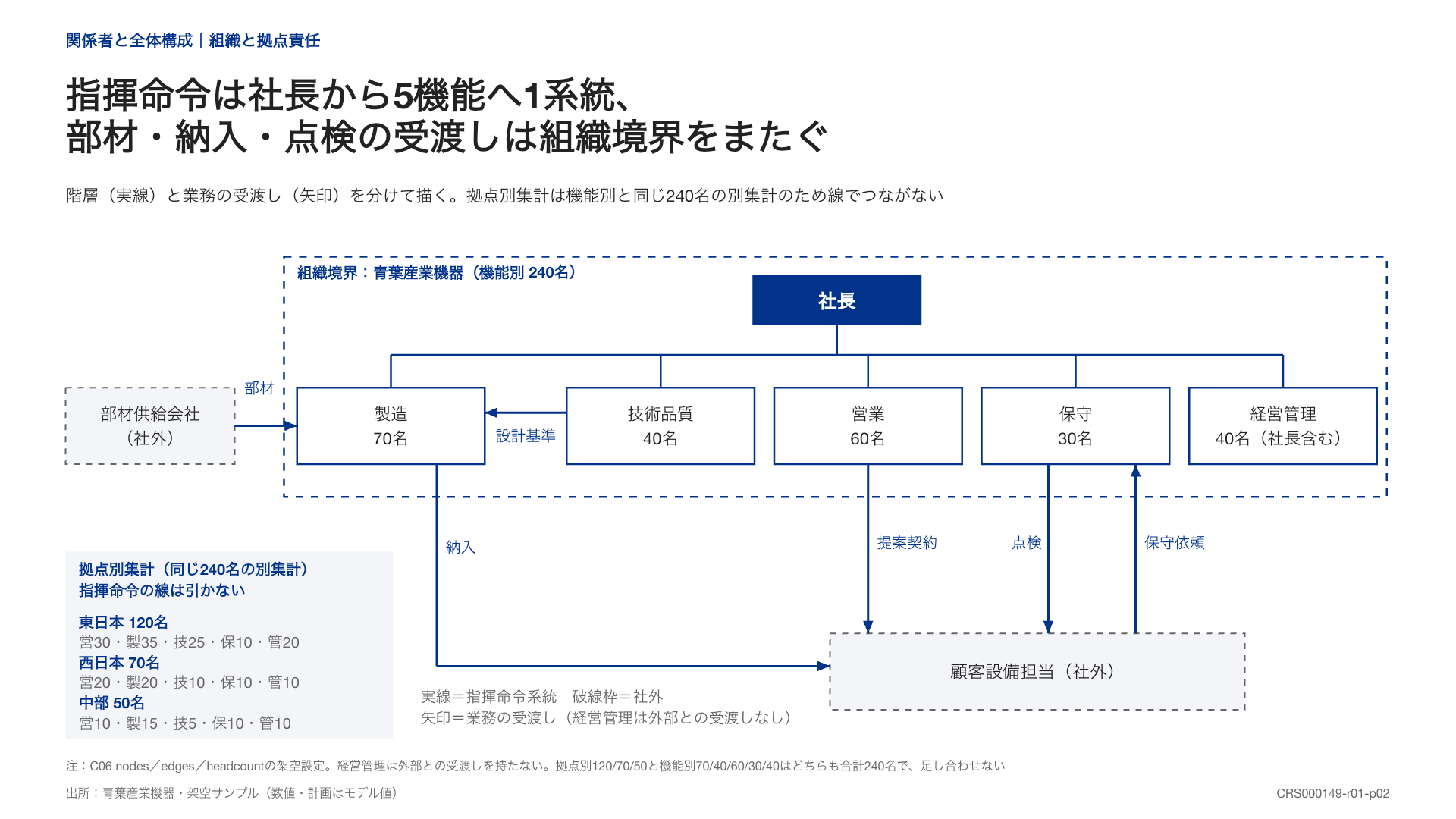

AOBA-366は、社長の下に5機能を並べ、社外の供給会社と顧客を外側に置いた図です。社内の指揮命令線と、社外までつながる受け渡しの矢印を区別しているため、組織上の上下と取引上の接点を混同せずに読めます。

社長以下の指揮命令系統と、社外への部材・納入・保守の受渡しを分けた組織図
指揮命令と業務の流れ。社長以下の指揮命令系統と、社外への部材・納入・保守の受渡しを分けた組織図。見本を詳しく見る ↗

このテンプレートを、自分の資料に。

この図解のZIPを無料で受け取る →

必要なのは、部署一覧、直属の上位部署、社外関係者、受け渡すものです。拠点別人数の欄は人数の説明が必要な場合だけ残します。担当者1人が複数部署を兼務する場合、その人を別人として合計しないようにします。

初めて会社を紹介する相手には、社外との接点まで分かるこの型が便利です。一方、細かな承認ルートを説明するには情報が足りません。申請の種類ごとの違いは別の役割表に分けます。

2.本部と拠点の責任を分ける

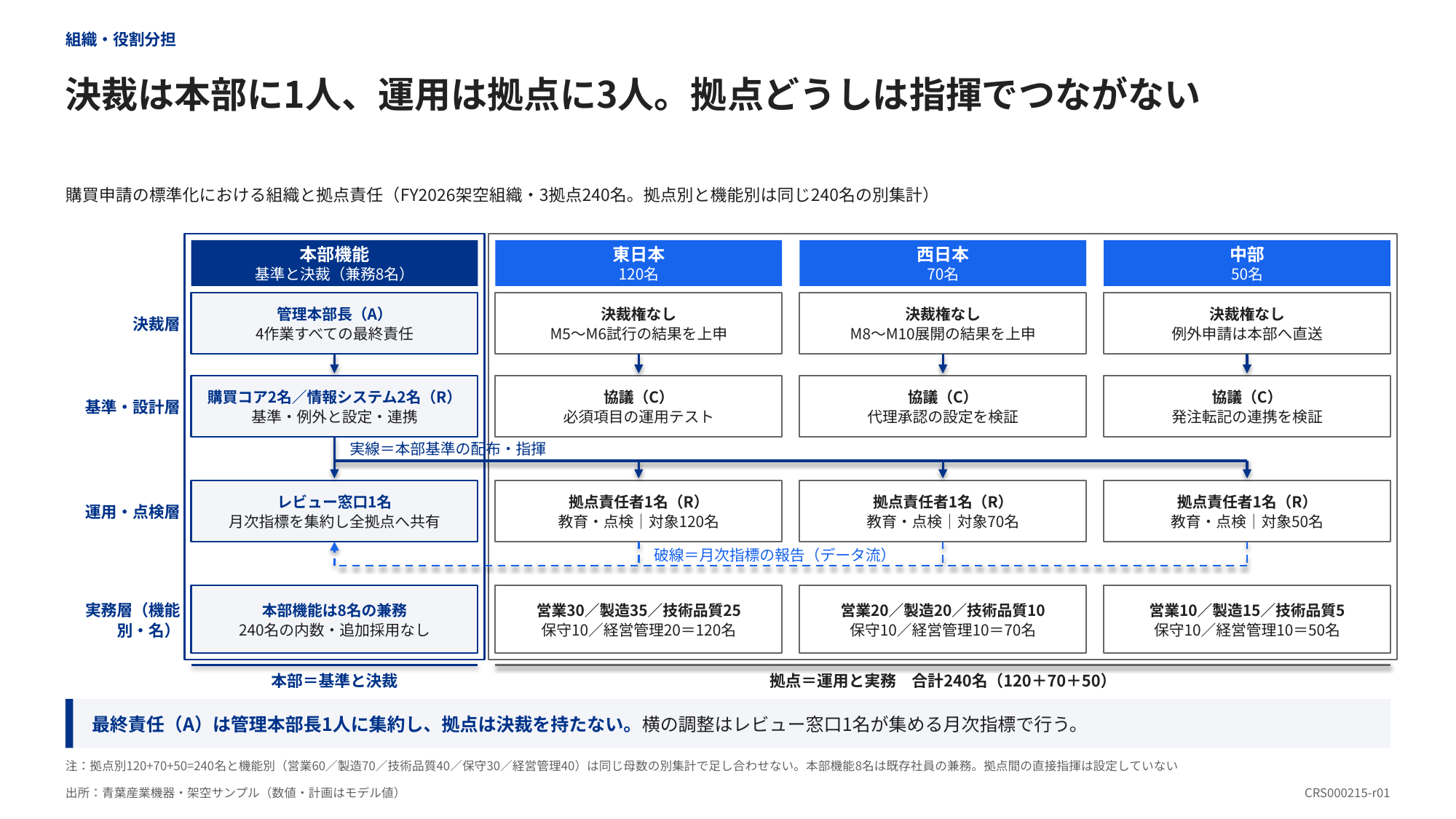

AOBA-161は、本部・各拠点を列に、決裁・設計・運用を段に置いた図です。誰が最終責任を持ち、誰が現場を動かすかを一度に確認できます。拠点間を横線でつなげばよいわけではない、という点も参考になります。

本部と3拠点の決裁、設計、運用、実務の役割を行と列で整理した組織図
本部と拠点の役割。本部と3拠点の決裁、設計、運用、実務の役割を行と列で整理した組織図。見本を詳しく見る ↗

このテンプレートを、自分の資料に。

この図解のZIPを無料で受け取る →

例えば新しい社内システムの導入なら、「利用ルールを決める本部」「設定する情報システム部」「操作を教える拠点担当」を分けます。所属が同じでも、設計する人と承認する人の役割は異なります。

この型は導入体制の説明に向いています。人事上の上下関係を漏れなく示す正式な組織図とは用途が違うため、表題も「導入体制と役割」のように具体化すると誤読を減らせます。

3.拠点別の組織と横断機能を示す

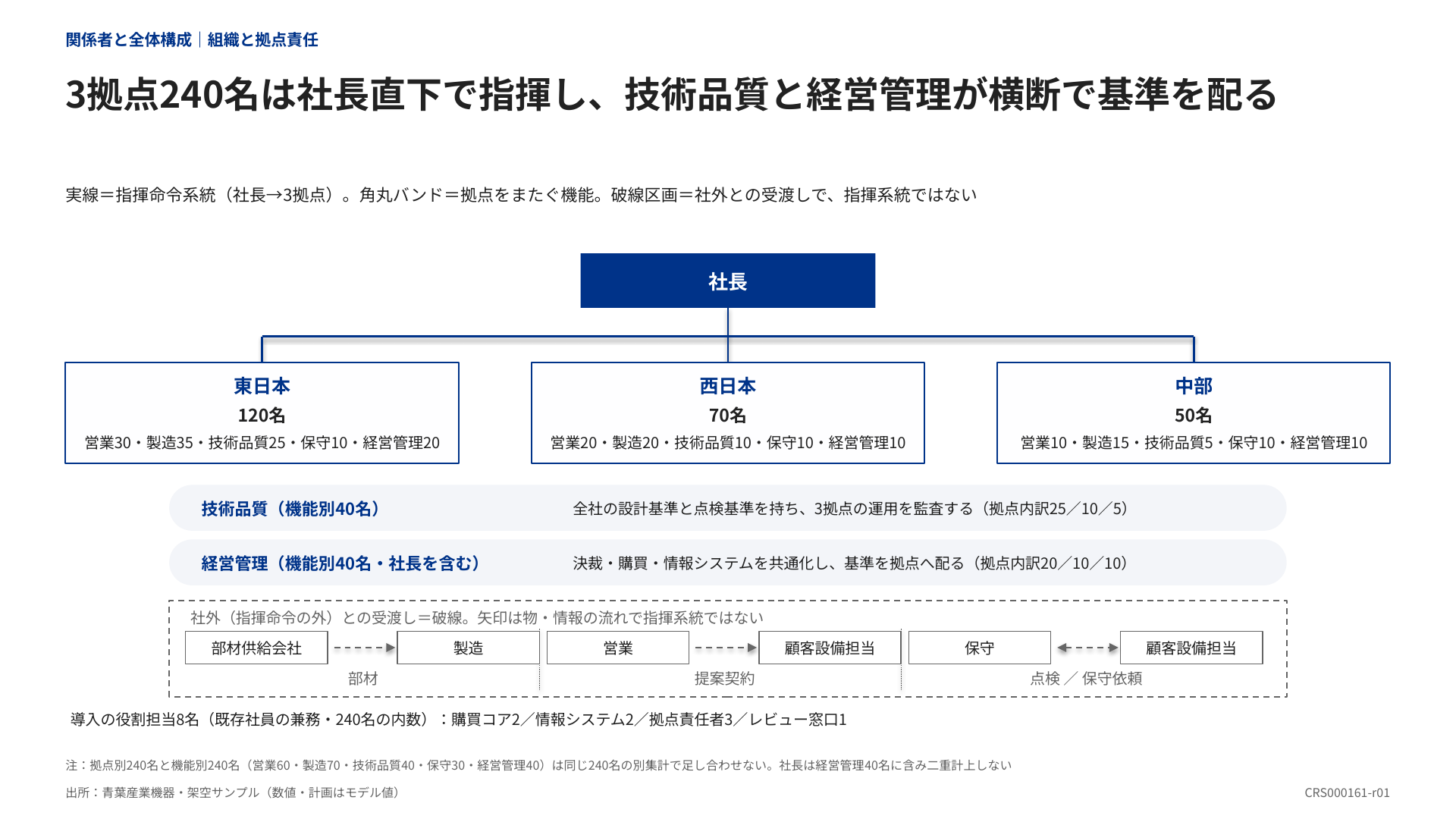

AOBA-413は、社長と3拠点の階層に、技術品質・経営管理の横断機能を重ねた見本です。支援部門を無理にどれか1拠点の下に置かず、全拠点を支える帯として示しています。

社長直下の3拠点と、拠点を横断する技術品質・経営管理の役割を示す組織図
拠点と横断機能。社長直下の3拠点と、拠点を横断する技術品質・経営管理の役割を示す組織図。見本を詳しく見る ↗

このテンプレートを、自分の資料に。

この図解のZIPを無料で受け取る →

使うときは、指揮命令の線と支援の帯を分けます。部署ごとの人数と拠点ごとの人数が同じ社員の別集計なら、両者を足し合わせないことも大切です。見本の240名という数値を、自社に合わせず残すことは避けましょう。

組織図に入れる情報を、先に表で整理する

パワポを開く前に、次のような一覧を作ると、線の引き直しが少なくなります。以下は制作会社を想定した記入例です。

部署・役割 直属の上位 主な責任 別線で示す関係
営業部 代表 顧客窓口・提案 制作部へ案件を引き継ぐ
制作部 代表 制作・品質確認 営業部へ進捗を報告する
管理部 代表 契約・請求 営業・制作の双方を支援する
外部パートナー 社外のため対象外 委託された制作 制作部と成果物を受け渡す

ここで「直属の上位」と「連携先」を別の列にします。外部パートナーを制作部の下に配置するだけでは、雇用上の所属と誤解されることがあります。社外の枠や委託関係の線で区別してください。

氏名を載せる場合は役職も添え、異動後に更新できるよう基準日を決めます。将来案の組織なら「現行」と混ぜず、「来期体制案」と明記します。

組織図の作り方:PowerPointでの手順

SmartArtで作る場合も図形で作る場合も、次の順で進めます。

  1. 階層を確定する。社長・本部・部署など、上位と下位のつながりを先に決めます。横に置く順番だけで役職の上下を表現しないようにします。
  2. 基本の箱をそろえる。同じ階層の箱は同じ大きさにし、部署名の文字数が多い場合は略称や2行表記をそろえます。
  3. 指揮命令を実線でつなぐ。上下関係の線は1種類にします。
  4. 横断支援・社外連携を足す。主系統とは異なる線種や帯で表し、その意味を短い凡例にします。
  5. 読める粒度に分ける。1ページで名前が読めなくなる場合は、全体図と部署別詳細を分けます。文字を小さくする前に掲載範囲を見直します。

SmartArtの組織図で作る

部署が上下の階層だけでつながるなら、SmartArtが早く作れます。

  1. 挿入タブの SmartArt を開き、階層構造の中から組織図を選んで OK を押す。
  2. ボックスをクリックするか、テキストウィンドウに部署名を入力する。
  3. ボックスを足すときは、基準にするボックスを選び、SmartArtのデザインタブにある図形の追加から、上・下・前・後のどこに足すかを選ぶ。社長室のように上位を補佐する部署は、アシスタントの追加で置ける。
  4. 下位の部署が多く横に広がりすぎる場合は、上位のボックスを選び、同じデザインタブのレイアウトの一覧から、下位のボックスを縦に並べる形に変える。

SmartArtはボックスの位置を自動で決めます。横断部門の帯や社外の枠のように、階層の外に置く要素は入れにくいため、その場合は図形で作ります。操作の詳細はMicrosoftの案内にあります。組織図の作成手順(Microsoft)

図形とコネクタで作る

  1. 挿入 → 図形 で長方形を1つ作り、文字の大きさと枠線を決めてから複製する。同じ階層の箱が同じ大きさになる。
  2. 同じ階層の箱をまとめて選び、配置 → 整列 で上端と左右の間隔をそろえる。
  3. 箱と箱は、図形の線の中にあるカギ線のコネクタでつなぐ。箱の接続点に付けると、箱を動かしても線が付いてくる。
  4. 横断支援や業務連携の線は、右クリックで図形の書式設定を開き、線を点線に変える。

お使いの版により表記が異なる場合があります。SmartArtのデザインタブは、古い版ではSmartArtツールのデザインと表示されます。

Claudeに組織図を依頼する指示文

見本の画像だけでなく、自社の上位・下位の関係を渡します。存在しない部署を見た目のために足さないよう、入力にない情報の扱いも指定します。

指示文と一緒に使うZIPを受け取る →

添付したRoneoの再現プロンプトZIPと、次の組織情報を使い、
16:9の編集可能なPowerPointを1枚作ってください。

用途:新規取引先に、社内の窓口と支援体制を説明する
掲載範囲:代表・営業部・制作部・管理部・外部パートナー
直属関係:営業部、制作部、管理部は代表の直属
連携:営業→制作は案件引継ぎ、管理部は営業と制作を支援
社外:外部パートナーは制作部と成果物を受け渡す

指揮命令は実線、業務連携は破線、社外は外枠で分ける。
氏名・人数は未提供なので追加しない。
まず箱と線の対応を文章で確認し、その後にPPTXを作る。

仕上げは「箱の数」より「線の意味」を確認する

同じ実線がある場所では指揮命令、別の場所では相談先を表していないかを確認します。部署が横並びなのに上下の序列があるように見えないか、社外の相手が社員に見えないかも、初めて見る人の目線で読み返します。

組織図では所属、体制図では案件内の立場、役割分担表では作業の責任を示すと、1枚に情報を詰め込みすぎずに済みます。

案件ごとの情報や成果物の受渡しを整理する場合は、関係者マップへ分けて描きます。
